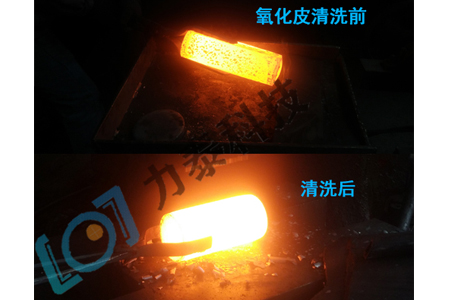

力泰科技资讯：去除氧化皮有多种方法，比如人工清刷、高压水除磷技术、去氧化皮设备等等，目前应用较多的还是高压水除磷技术。去除锻造过程中的氧化皮有利于锻打出质量更高、更精细的锻件。锻造中还有个步骤是扩孔，是指减小空心坯料壁厚而增加其内外径的工序，扩孔有冲子扩孔、芯轴扩孔、锲扩孔、液压扩孔、碾压扩孔、爆炸扩孔等。氧化皮也是影响扩孔步骤的一大祸害。

冲子扩孔指用直径较大并带有锥度的冲子进行胀孔，扩孔时坯料 径向受压应力，切向受拉应力，轴向受力很小。（力泰科技总结）坯料壁厚减薄，内外径扩大，毛坯上断面略有“拉缩”现象。缺陷是由于扩孔时毛坯在切向有拉应力，容易胀裂，为了防止胀裂，首先要求每次扩孔变形量不宜过大；其次，应避免扩孔时温度过低，即每次扩孔次数不宜多。当锻件重量小于30kg时，冲孔之后可以再扩孔1-2次；再加热一次后，还可以再扩孔2-3次；当锻件重量大于30kg时，冲孔之后只能再扩孔一次；再加热一次后，还允许再扩孔2-3次。服务热线：400-9952050

本文出自力泰科技（http://www.njltzdh.com/Projects/dzyhpqxj_1.html）转载请注明出处
