氧化皮是锻件生产过程中发生的常见现象，氧化皮对锻件的危害特别大，主要有以下几个体现。造成锻件表面粗糙，严重的成为废品；很多氧化皮硬度比较高，锻打时不但增加了变形能量的消耗，而且会加速锻模的磨损，降低使用寿命；氧化皮过多导致锻件表面质量不佳增加后续机加工工作量。

下面给大家介绍几种去除氧化皮的方法：

(1)工具清除：用钢丝刷．刮板，刮轮等工具清去除氧化皮的方法。

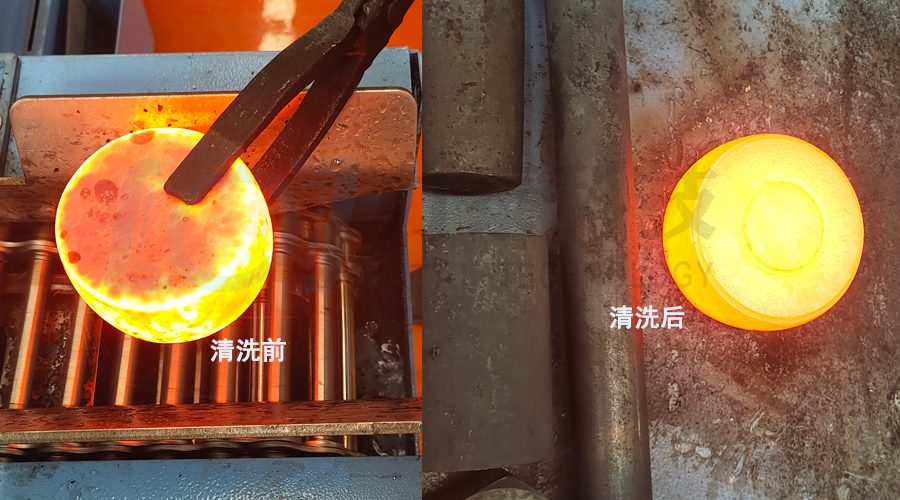

(2)超高压除磷设备：将加热好的坯料以3~6秒的速度迅速通过高压水喷射装置 让1 5～20MPa的高压水从四周向坯料喷射。坯料表面的氧化皮遇冷急剧收缩而裂开，并很快被高压水冲走。由于该过程时间很短，坯料本身温度下降很少，清理效果好，效率高。

(3)制坯工序去除：锤上模锻时采用制坯工步可去除一部分热坯料的氧化皮。

当然也有针对锻造热处理后形成的氧化皮也有一定的解决方法。一般采用滚筒清理、喷砂清理、抛丸清理和酸洗。

针对表面处理无论是在锻造前还是锻造后处理，目的就是去除氧化皮，力泰科技建议在锻造前清理比较好，这样锻打过程中就没有氧化皮会被锻如锻件内部，并且机加工表面凹坑也会明显减少。
